液壓鈑金鋼鐵工剪板機沖床

液壓打鐵機

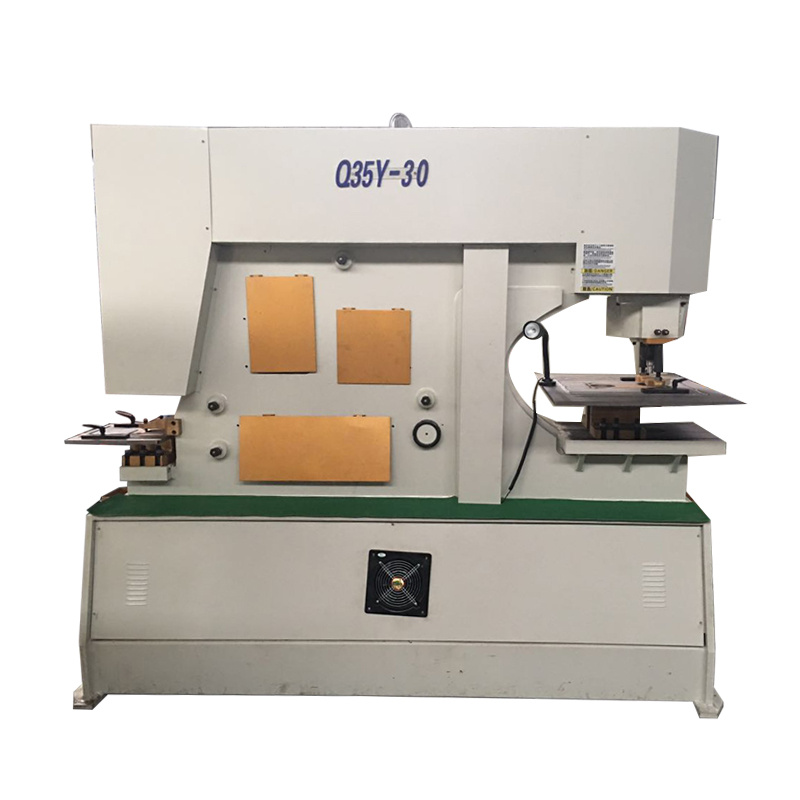

Q35Y系列液壓打鐵機採用液壓驅動系統。 Ironworker可以切割打各種孔。各種金屬板、方鋼、角鋼、圓鐵、扁鋼、異型鋼、槽鋼和龍骨鋼都可以在機器上進行切割、沖孔和開槽。

配件清單

* 一套打孔模具
* 一組角鋼刀片
* 一套通道刀片
* 一套剪板刀片
* 一組開槽刀片

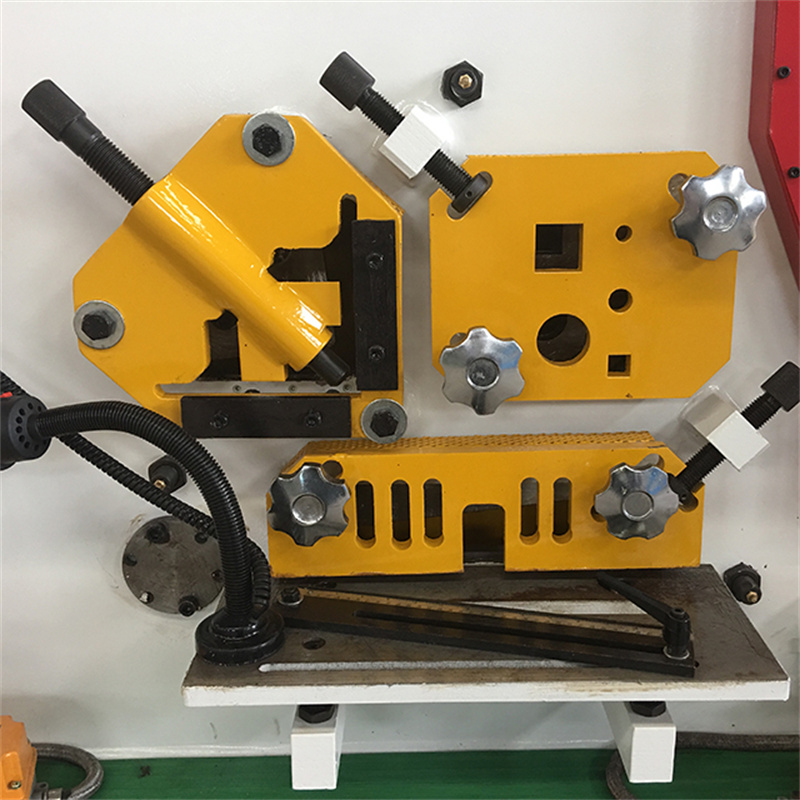

剪切站

一種。圓棒和方棒剪切：有多種尺寸的孔。可調式壓緊裝置，方便剪切各種尺寸的圓鋼、方鋼、槽鋼、托樑等。
灣。扁鋼剪切：15" 大型平角臂，鑲嵌刻度作為標准設備。特殊的防變形刀片，用於高質量的切割。下刀片有四個使用邊緣。有螺絲允許間隙調整，無需墊片。
C。角鐵剪：角鐵剪可以用菱形刀片切割45度和90度角鐵。例如，這使操作員能夠為完美焊接製作相框角。鑽石形狀的刀片用於高質量切割，材料浪費最少。易於調節的壓緊裝置，可實現精確的板材切割。

沖孔站

一種。剝離器上的大觀察窗。
灣。擺動式設計，便於操作。
C。可用的獨特樣式允許大角鐵沖孔和大通道沖孔。
d。快速更換聯軸器螺母和套筒，用於快速更換更換
e.帶有規則和停止的大型兩件測量表作為標准設備。

開槽站

一種。獨特的角鋼和扁鋼切割設計。
灣。電氣聯鎖安全防護裝置和三個用於精確定位的測量擋塊。
C。帶通風裝置，視野良好。
d。開槽站還有一個帶材料停止的超大工作台。

機器規格

模型			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
處理能力 (KN)			750	1100	1400	1700	2000
材料抗拉強度（Mpa）			≤450	≤450	≤450	≤450	≤450
平剪	最大限度。剪切能力 (厚*寬(mm)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
鋼筋剪切	方棒(mm)		50	50	55	60	65
	圓棒 (mm)		50	60	65	70	75
	C 型槽 (mm)		160×5	200×9	280×11	300×11	320×12
	工字鋼 (mm)		160×6	200×9	280×10	300×10	320×10
角度剪切	90°剪切（毫米）		140×12	160×14	180×16	180×8	200×20
	45°剪切（毫米）		50x5	60x6	60x6	80x8	80x10
打孔	最大限度。沖孔能力（直徑*厚度）（mm）		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
電機 (KW)			5.5	7.5	11	15	18.5
尺寸(mm)		長度	1860	2355	2680	2800	3200
		寬度	790	960	1040	1260	1440
		高度	1900	2100	2300	2400	2450
重量			2200	4800	6300	7300	980
